REPÈRES DE SÉLECTIONQue doit-il se passer quand le secteur disparaît ? Maintenir le réseau, terminer une opération ou arrêter proprement un serveur ne demandent pas le même dossier. Distinguez les équipements prioritaires, la puissance à soutenir et le temps nécessaire avant de comparer des onduleurs.
Voir les référencesResponsables IT, intégrateurs et acheteurs · postes de travail, réseaux et baies.
À savoir avant de choisir. Plusieurs intitulés du catalogue commencent par « Battery Runtimes ». Ce libellé n’est ni une courbe d’autonomie vérifiée ni la fiche complète du produit. Conservez le code exact et demandez sa documentation ; aucune durée de secours n’est promise ici.
Eaton distingue notamment plusieurs topologies et formats d’onduleurs. La préparation commence pourtant par vos usages. Ce schéma décrit les rôles à documenter, pas un raccordement électrique à reproduire.
RÔLES À PRÉVOIR · SCHÉMA DE PRÉPARATION
Faites relever tension, phases, prise ou bornier, protections et contraintes du local. Une référence prévue pour une autre région n’est pas un équivalent automatique.
Vérifiez séparément les limites en W et VA, la topologie et les batteries réellement installées. La réserve énergétique ne se déduit pas du seul nombre de VA.
Repérez les prises qui alimentent réellement les appareils essentiels. Suivez toute la chaîne : sauvegarder un switch ne sauvegarde pas une arrivée opérateur alimentée ailleurs.
Définissez qui reçoit l’alerte et ce qui s’arrête, dans quel ordre. Une liaison USB ou réseau ne prouve pas qu’un logiciel d’arrêt est installé, configuré et testé.
| Question | À comparer | Preuve à demander |
|---|---|---|
| Quel comportement électrique ? | Hors ligne, line-interactive ou double conversion : le mode de fonctionnement importe, pas seulement l’étiquette de gamme. | Notice de la variante et exigences des charges, validées pour le site. |
| Combien de temps ? | Puissance réelle raccordée, configuration batterie et objectif de maintien ou d’arrêt. | Courbe du modèle exact et conditions d’essai. Un chiffre commercial isolé ne suffit pas. |
| Comment l’installer ? | Tour ou rack, profondeur, masse, rails, dégagement et connecteurs d’entrée/sortie. | Plan coté, contenu livré et contraintes d’accès ; ne supposez pas que les rails sont inclus. |
| Que peut-on piloter ? | Signalisation locale, communication et éventuels groupes de prises commandables. | Carte, logiciel, licences et fonctions confirmés pour la référence. La présence d’un port ne suffit pas. |
Notez quantité, modèle, alimentation, consommation documentée ou mesurée et source de la valeur. Distinguez une mesure en fonctionnement d’une puissance maximale annoncée ; laissez une inconnue visible plutôt que de l’estimer sans base.
Classez ce qui doit continuer, s’arrêter proprement ou rester hors secours. Ajoutez les dépendances réseau, stockage et affichage. Une caméra distante peut avoir une alimentation distincte du serveur que vous protégez.
Exprimez le temps recherché et la procédure d’arrêt. Le choix final doit être confronté à la courbe constructeur et à l’installation réelle ; une batterie vieillissante ne constitue pas une référence d’essai neuve.
Prévoyez l’accès au matériel, les destinataires des alertes, le suivi des batteries et un essai convenu. Ne provoquez pas une coupure sur un site en service pour remplir ce dossier : les essais exigent une procédure autorisée.
Exemple fictif : l’équipe souhaite conserver le réseau et arrêter un serveur proprement. Les puissances et la durée restent à relever ; aucun produit n’est sélectionné automatiquement.
Incluez l’arrivée opérateur, le routeur et le switch nécessaires au service. Une imprimante non prioritaire reste hors du périmètre envisagé. Cette décision vient du besoin, pas d’une prise encore libre.
Documentez la séquence du serveur et ses dépendances. Ne supposez pas qu’il est possible de couper une sortie séparément : cette fonction doit être confirmée sur le matériel retenu.
Comparez le besoin à une référence et à sa configuration batterie exactes. Lors de la recette autorisée, consignez alertes, arrêt, reprise et résultats observés. Une durée souhaitée ne devient pas un résultat mesuré.
Ce scénario ne couvre pas les alimentations de sécurité réglementaires, les équipements médicaux critiques ni un dimensionnement électrique. Leur étude nécessite les professionnels et prescriptions adaptés.

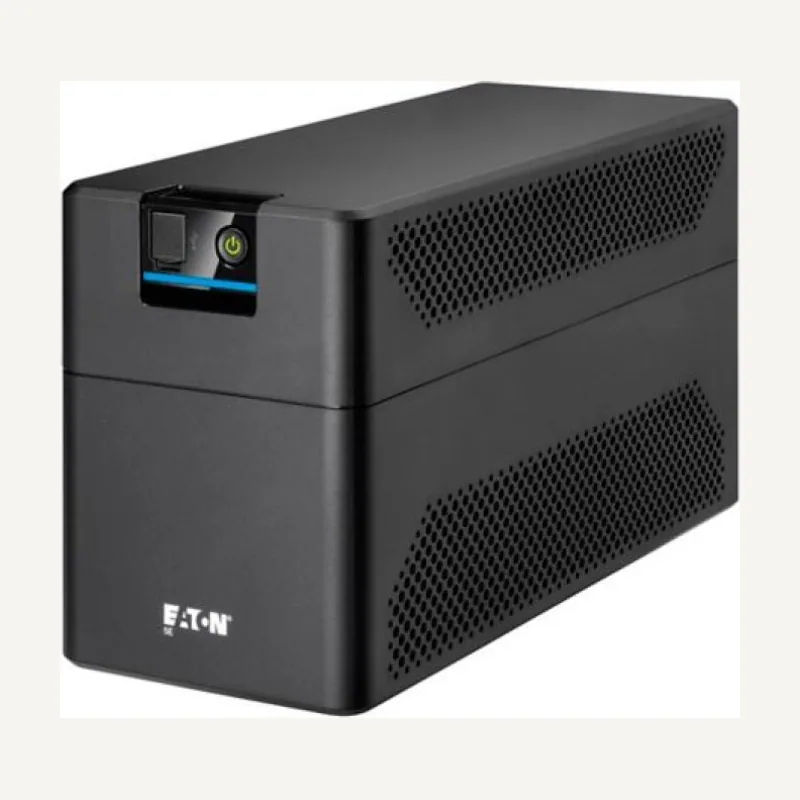

Les courbes Eaton sont organisées par gamme puis par modèle. La ressource liée est régionale : l’absence de votre suffixe ne permet pas de prendre celui d’un modèle voisin. Dans le catalogue, les codes 5E700I, EL800USBFR ou 9E10KI restent des identifiants à rapprocher de leur propre notice, pas des preuves de prises, d’autonomie ou d’accessoires inclus.
Le portail de micrologiciels sépare onduleurs, PDU et cartes de communication. Relevez la désignation complète du matériel avant toute recherche de version ; la disponibilité d’un téléchargement ne valide pas une mise à jour sur un système en production. Joignez au dossier notice, courbe pertinente, connectique, version logicielle et liste des points encore à confirmer. Les fichiers restent chez le fabricant.
Non. Le nombre de VA n’est pas une quantité d’énergie. Il faut la charge réelle, la configuration batterie et la courbe du modèle exact. Vérifiez aussi que la puissance en watts ne dépasse pas sa limite propre.
Une protection contre les surtensions ne fournit pas, à elle seule, une alimentation de secours par batterie. Vérifiez la fonction de chaque sortie : toutes les prises d’un ensemble ne sont pas nécessairement secourues.
Non. Seules les configurations explicitement prévues dans la documentation sont à envisager. Un module supplémentaire ne relève pas automatiquement la limite de puissance de l’onduleur ; compatibilité, installation et durée restent à vérifier.
Documentation officielle liée, non réhébergée. Les conseils de préparation sont éditoriaux ; les sources ne valident ni chaque référence du catalogue ni un partenariat commercial. Conditions et variantes restent à vérifier.
Sources consultées le
Ce classement reflète les données chargées, pas une validation technique des références ni leur disponibilité. Ouvrez la fiche exacte pour vérifier les informations publiées.
↗Illustration de gamme

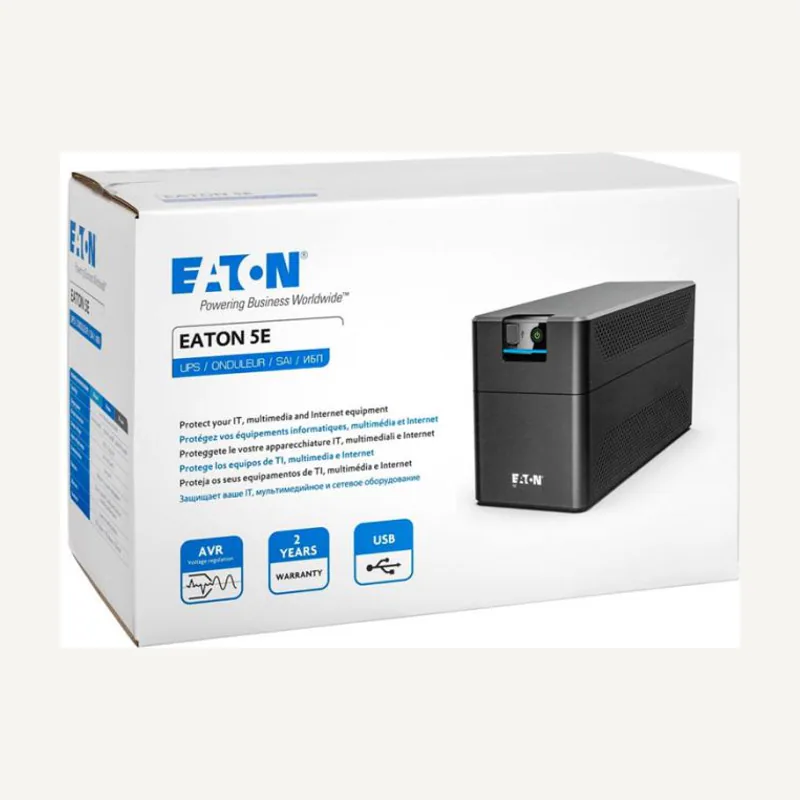

Référence 5E1200UF de Eaton, classée dans Autres équipements. La compatibilité et la configuration finale sont confirmées pendant l’étude du projet.
Conditions professionnelles après connexion
Disponibilité: À confirmer

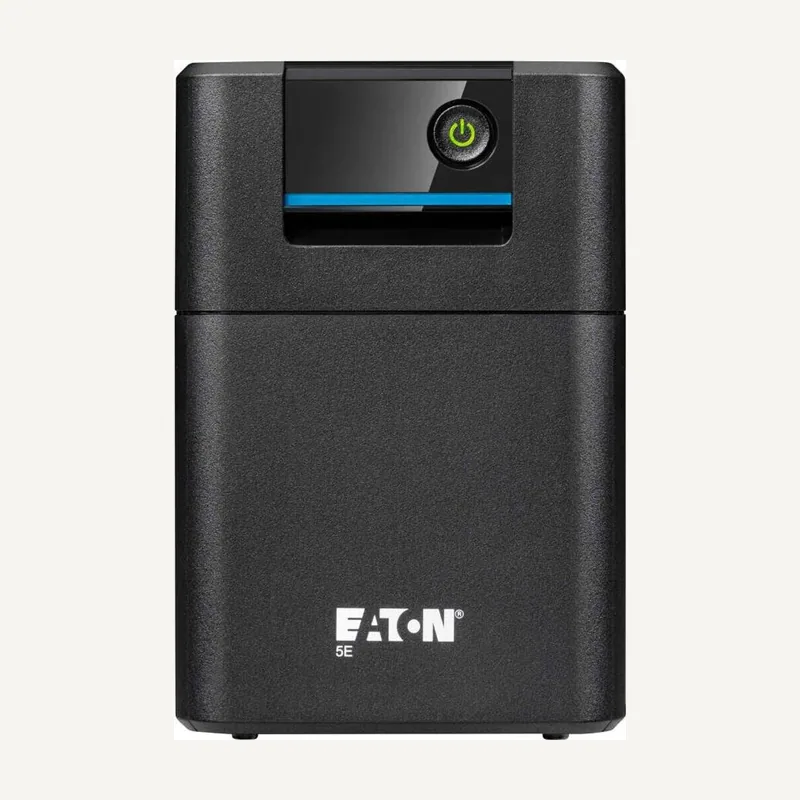

↗Référence 5E1600UI de Eaton, classée dans Informatique & énergie. La compatibilité et la configuration finale sont confirmées pendant l’étude du projet.
Conditions professionnelles après connexion
Disponibilité: À confirmer
↗Référence 5E2200UI de Eaton, classée dans Autres équipements. La compatibilité et la configuration finale sont confirmées pendant l’étude du projet.
Conditions professionnelles après connexion
Disponibilité: À confirmer

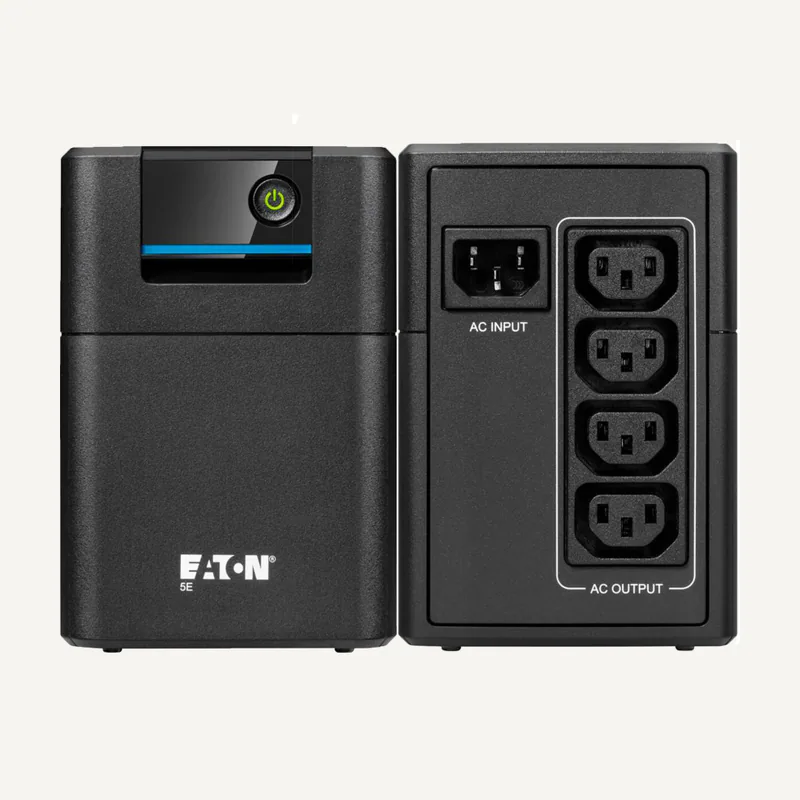

↗Onduleur line-interactive avec régulation AVR, entrée IEC C14 et quatre sorties IEC C13.
Conditions professionnelles après connexion
Disponibilité: À confirmer
↗Onduleur line-interactive au format tour, avec régulation AVR et quatre prises IEC C13.
Conditions professionnelles après connexion
Disponibilité: À confirmer
↗Référence 5SC3000IRT de Eaton, classée dans Informatique & énergie. La compatibilité et la configuration finale sont confirmées pendant l’étude du projet.
Conditions professionnelles après connexion
Disponibilité: À confirmer

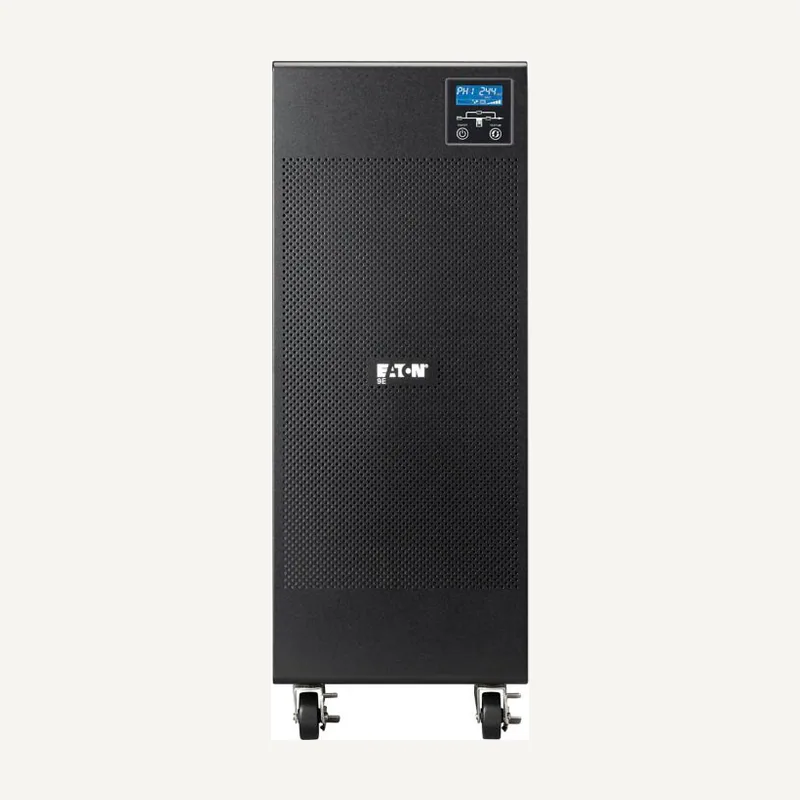

↗Référence 9E10KI de Eaton, classée dans Informatique & énergie. La compatibilité et la configuration finale sont confirmées pendant l’étude du projet.
Conditions professionnelles après connexion
Disponibilité: À confirmer
↗Référence EL800USBFR de Eaton, classée dans Autres équipements. La compatibilité et la configuration finale sont confirmées pendant l’étude du projet.
Conditions professionnelles après connexion
Disponibilité: À confirmer
