Préparer mon relevé de site : fiche à remplir et PDF imprimable
01
Une zone n’est pas un nombre d’enceintes.
Commencez par écrire ce que chaque utilisateur doit pouvoir faire. Deux espaces peuvent partager un programme tout en réglant leur volume séparément ; deux autres peuvent demander des sources différentes au même moment. Faites confirmer ces deux fonctions distinctes dans l’offre. Plusieurs sorties ne prouvent pas, à elles seules, une sélection de source indépendante.
Dessinez une fiche par espace : activité, horaires, bruit habituel, position des auditeurs et personne autorisée à agir. Précisez si l’on recherche une ambiance discrète, une parole compréhensible ou une écoute plus attentive. Une terrasse et une salle fermée ne se sélectionnent pas sur la même description ; documentez aussi exposition, supports et accès de maintenance.
EXPÉRIENCE AUDIO · SIMULATION SILENCIEUSE
Deux espaces. À chacun son programme.
Séparez les zones, puis choisissez Présentation dans la salle de réunion. L’accueil conserve sa musique d’ambiance.
Programmes liés. Changer un programme agit sur les deux zones. Couper une zone n’affecte pas l’autre.
Accueil: Signal transmis · Ambiance. Réunion: Signal transmis · Ambiance. Programmes liés.
- Sources
- Matrice de zones
- Amplification
- Enceintes
Ce qu’il faut prévoir dans votre projet
Cet exemple suppose deux sources, une matrice de routage et deux sorties commandables séparément. Ces fonctions peuvent être réunies ou séparées selon le matériel ; deux sorties ne prouvent pas, à elles seules, une sélection indépendante.
Inovexia fournit les références à comparer. Faites confirmer les interfaces, commandes, charges des enceintes, câblage et droits de diffusion. Les produits proposés ne forment pas un kit validé. Cette démonstration ne concerne pas l’évacuation sonore.
Parcours fonctionnels · traits pleins : signal transmis ; pointillés : sortie coupée ou amplification arrêtée. Ce ne sont pas des chemins de câbles.

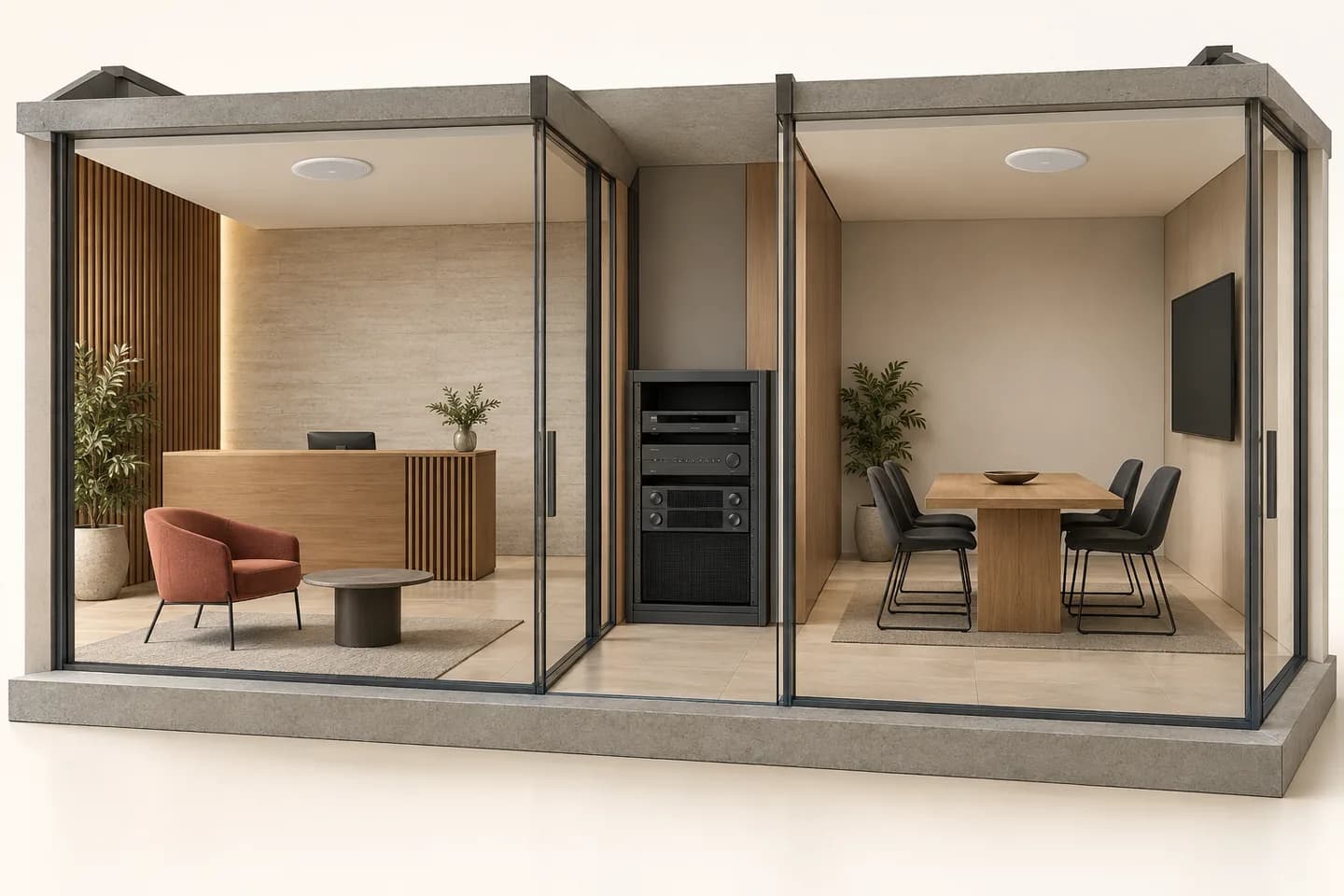

Concept généré par IA · équipements génériques. Illustration interactive, pas un modèle 3D ni une installation réalisée. Aucun appareil réel n’est commandé, aucun son n’est émis.
02
Du programme à l’enceinte : cinq rôles à relier.
Ce parcours décrit des fonctions, pas un kit compatible. Pour chaque liaison, consignez référence, interface et réglage attendu ; un schéma lisible facilite la comparaison des offres.
01 · Source
Lecteur, micro d’annonce ou autre entrée prévue : identifier signal, propriétaire du compte et besoin réseau. Distinguer contenu disponible, autorisation d’usage et matériel fourni.
02 · Sélection et traitement
Affecter les sources aux zones et décrire les priorités d’annonce ordinaires. Vérifier ce qui reste audible lorsqu’une zone est coupée, sans assimiler cette fonction à une alerte de sécurité.
03 · Amplification
Identifier les canaux et leur mode de sortie. Sur une ligne à transformateurs, établir la charge de chaque sortie à partir des prises de puissance retenues ; appliquer ensuite les limites de la notice exacte.
04 · Diffusion
Repérer chaque enceinte sur plan, son support et son raccordement. Une implantation doit être examinée à hauteur d’écoute ; un plafond disponible n’est pas automatiquement le bon emplacement.
05 · Commandes et remise
Nommer clairement les zones et les actions : source, volume, coupure et retour au réglage prévu. Préparer une fiche d’usage courte et conserver un état de référence reproductible.
03
Comparer des usages, puis des architectures.
Tableau défilant horizontalement : comparez les trois colonnes.
| Question | Décision à prendre | Vérification à obtenir |
|---|---|---|
| Même musique partout ? | Volume indépendant ou programmes réellement indépendants. | Matrice source → zone et essai de coupure d’une seule zone. |
| Sorties et enceintes | Basse impédance, ligne 70/100 V ou enceintes actives selon le système documenté. | Mode compatible, charge par canal, alimentations et notice ; ne pas mélanger les modes par ressemblance de connecteur. |
| Annonce ordinaire | Zones visées, priorité et reprise de la musique. | Comportement écrit en présence d’une coupure locale ou d’une autre source. |
| Implantation | Encastré, mural ou suspendu ; intérieur ou exposition extérieure. | Supports, environnement admissible et écoute sur site, sans portée acoustique inventée. |
| Exploitation | Personnel local, responsable technique et accès distant éventuel. | Droits, réglages protégés, dépendance Internet et éléments facturés séparément. |
04
Exemple : une salle de restaurant et son accueil.
EXEMPLE ILLUSTRATIF
Cas fictif de deux zones. Les nombres d’enceintes et prises de puissance ci-dessous servent à expliquer un relevé, pas à dimensionner votre établissement ou recommander une référence.
Distinguer les deux charges
Salle : 6 enceintes réglées fictivement sur 6 W, soit 36 W de prises. Accueil : 4 × 3 W, soit 12 W. Ces charges restent séparées pour des sorties indépendantes ; leur somme n’est pas une puissance d’amplificateur à acheter.
Écrire l’essai utilisateur
Demander le programme A dans la salle et B à l’accueil. Couper ensuite uniquement l’accueil : la salle doit conserver sa source et son niveau. Revenir à l’état initial et essayer une annonce ordinaire dans les seules zones prévues.
Transformer le relevé en consultation
Joindre plan, références envisagées, longueurs de parcours et tableau des charges par sortie. Demander au fournisseur de confirmer modes, limites, réserve et accessoires selon les notices. Faire examiner le résultat sonore et les commandes sur place avant réception.
Ce calcul ne prédit ni volume perçu ni intelligibilité. Il ne démontre pas la compatibilité d’une enceinte, d’un amplificateur ou d’un contrôleur particulier.
05
Six questions pour un devis exploitable.
Quelles activités dans quelles zones ?
Plan coté, usages, horaires et effectif habituel. Indiquer aussi cloisons mobiles et espaces susceptibles de changer de fonction.
Quels programmes simultanés ?
Lister les sources et destinations ; préciser volume, sélection et coupure indépendants. Décrire le retour attendu après une annonce.
Quelles contraintes d’écoute ?
Bruit de service, surfaces réverbérantes, positions importantes et voisinage. Faire identifier les observations à relever sur site, sans fixer un niveau arbitraire.
Quel matériel est conservé ?
Photos des étiquettes, références, état et notices des enceintes, amplificateurs et commandes. Ne pas présumer leur réutilisation avant vérification.
Quels accès et passages sont disponibles ?
Supports, faux plafonds, cheminements, alimentation et baie. Préciser les contraintes du chantier et qui valide fixation et raccordement.
Qui valide et qui utilise ?
Définir essais, formation demandée, fiche de commandes et réglages remis. Faire séparer matériel, installation, contenu et abonnements dans l’offre.
06
Ce que la fourniture ne permet pas de supposer.
Inovexia intervient ici comme distributeur : préparez une liste de fonctions et de références à consulter, puis distinguez la fourniture des prestations d’étude, de pose et de réglage convenues. Les comptes de diffusion, les droits sur les contenus, le réseau et une éventuelle maintenance doivent être clarifiés séparément. Une annonce commerciale n’est pas une fonction d’évacuation ; toute exigence de sécurité doit faire l’objet d’un périmètre et d’une validation spécifiques.
07
Les questions qui évitent une sélection incomplète.
Dix enceintes donnent-elles dix zones ?
Non. Définissez les actions indépendantes souhaitées, puis faites vérifier sorties, routage et commandes. Plusieurs enceintes peuvent appartenir à une seule zone d’usage.
Les watts indiquent-ils la surface couverte ?
Pas à eux seuls. La position, l’acoustique, le bruit et l’objectif d’écoute comptent. Le relevé des charges aide la sélection électrique ; il ne remplace pas l’examen acoustique.
Peut-on garder les enceintes existantes ?
À confirmer après identification des modèles, modes et état. Demandez un avis fondé sur les notices et le relevé ; une enceinte qui fonctionne actuellement n’est pas automatiquement adaptée au nouvel ensemble.
Une commande de volume peut-elle choisir une autre musique ?
Seulement si cette fonction et son raccordement sont documentés. Écrivez séparément réglage du niveau, choix de la source et coupure, puis faites démontrer chaque action.
Le lecteur inclut-il les contenus et leur utilisation publique ?
Ne le déduisez pas de la présence du matériel. Faites préciser contenus, comptes, licences et responsabilités dans la consultation. Ce dossier ne confirme aucun droit de diffusion particulier.
Sources techniques
Références de lecture externes. Ces documents expliquent des principes ; ils ne certifient pas les produits du catalogue ni leur association.
- FreeSpace IZA 2120-HZ — Integrated zone amplifierBose Professional · Sources consultées le
- PC-D / PC-DI Owner’s Manual — ConnectionsYamaha · Sources consultées le
